MD2403 - Driver para Motor de Passo 3A

Informações
Descrição:

Driver de motor de passo de 2 fases com método de acionamento por ponte bipolar de corrente constante. Com corrente de acionamento de 3A/fase e resolução de 400, 1000, 2000, 4000 e 8000 ppr. Alimentação 24 a 36VCC.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Características do produto:

- Baixa vibração, alta resolução, resolução do passo de até 8000 passos por volta;
- DC 24~36V de tensão de entrada (corrente > 3A);
- Corrente de saída: 3A por fase;
- Terminais parafusáveis e removíveis;
- Isolação de entrada por fotoacoplador aumenta a velocidade de operação;
- Componentes em SMD, o que garante tamanho reduzido;
- Aumento da suavidade quando o motor está em operação;
- Ressonância e condição de falha de passo reduzidas;
- Aumenta o torque útil;
- Aumento da velocidade do tempo de resposta;
- Melhor performance na saída para motor;
- Redução do barulho e do aquecimento do motor enquanto ligado;
- O driver aciona uma grande variedade de motores de 2 fases;





ESPECIFICAÇÕES
Produto
Driver de motor de passo de 2 fases
Modelo
MD2403
Método de Acionamento
Ponte bipolar, corrente constante
Sinal de Entrada
Baixo: 0 ~ 0,5V, Alto: 4 ~ 24V
Alimentação
24 ~ 36VCC, 3A*
Corrente de Estabilidade
8 ~ 15mA
Corrente de Acionamento
3A / fase
Resistência Interna
270 Ohms
Resolução do Passo
400, 1000, 2000, 4000 e 8000
Largura do Pulso
> 5us
Tempo de Resposta
> 20us
Conexão
Terminal de parafusos removíveis
Dimensões
59 x 100 x 19mm
Temperatura de Operação
0 ~ 40°C
Peso
105g
Umidade Ambiente de Operação
10 ~ 85%, não consdensada

*NUNCA UTILIZAR FONTE CHAVEADA para alimentar o driver.
use sempre uma fonte linear comum (Transformador + Ponte retificadora + Capacitor)

Informações adicionais:

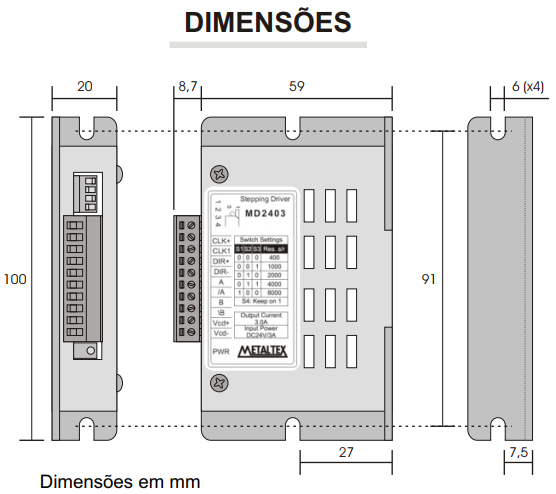

MD2403-DRIVE-DIMENSAO1
