Descrição:
A Digimec apresenta para o mercado sua nova linha de fontes de alimentação para sensores tipos DFA e JFA. Foram desenvolvidas para detectar o acionamento e amplificar os sinais provenientes de sensores, sejam indutivos, capacitivos ou fotoelétricos que por si só seriam insuficientes para aplicações em sistemas. Seu projeto acompanha diversos modos de funcionamento, todas selecionáveis via trimpot frontal para determinadas aplicações. Com tamanho compacto pode ser condicionadas em pequenos espaços, pois sua montagem é realizada em caixas plásticas, apresentando alta resistência a choques, vibrações e além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.
Faça uma cotação conosco
Características:
PRINCIPAIS CARACTERÍSTICAS
- Dez arranjos de funcionamentos selecionáveis.
- Escala de tempo ajustável.
- Entradas para sensores NPN e ou PNP.
- 2X saídas reversíveis.
- Caixa compacta e resistente.
Funcionamento: Os modelos DFA e JFA, tem como principio de funcionamento detectar o acionamento e amplificar os sinais provenientes de sensores. Antes de energizar o equipamento, verificar polaridade do sensor PNP-NPN, configurar seu modo de funcionamento e selecionar o tempo desejado.
O equipamento uma vez energizado, ao detectar o sinal proveniente do(s) sensor(es) será amplificado para exercer a função pré-determinada, que por sua vez controla seu modo de saída, sinalizada por leds (aceso = energizado).
Sempre que haja necessidade de modificar o modo de funcionamento, obrigatoriamente deve-se desenergizar o equipamento, selecionar o modo desejado via cursor frontal e retornar a alimentação.
| MODOS DE FUNCIONAMENTO |
| MODO | FUNCIONAMENTO 1NP |
| a | Acionamento Instantâneo |
| b | Impulso temporizado |
| c | Retardo no desacionamento |
| d | Retardo no acionamento |
| e | Detector de eixo travado |
| f | Detecator de eixo travado com memória |
| g | Biestável |
| h | Retardo no acionamento e desacionamento |
| i | Impulso com retardo no acionamento e desacionamento |
| j | Velocidade zero |
| MODO | FUNCIONAMENTO 2NN-2pp |
| a | Controle de nível - Enchimento |
| b | Controle de nível - Esvaziamento |
| c | Lógica AND |
| d | Lógica AND com retardo do desacionamento |
| e | Lógica AND com Impulso |
| f | Duplo acionamento instantâneo |
| g | Duplo acionamento instantâneo com retardo no desacionamento |
| h | Duiplo impulso temporizado |
| i | Sentido de rotação |
| j | Biestável |
| DADOS TÉCNICOS |
Alimentação (-15% +10%)
| 1NP: 24Vca/Vcc, 110Vca, 220Vca ou 48 - 250Vca |
| 2NN/2PP: 24Vca/Vcc ou 48 - 250Vca |
| Frequência da Rede | 50 - 6Hz |
| Consumo | 3VA (aproximadamente) |
Fonte (Sensor) 1NP
| Tensão: 24Vcc |
| Corrente: 25mA |
Fonte (Snsor) 2NN/2PP
| Tensão: 24Vcc |
| Corrente: 60mA |
| Frequência Máx. de Entrada | 30Hz |
Entrada Sensor
| DFA/JFA-1NP = 1X NPN/PNP |
| DFA/JFA-2NN = 2X NPN |
| DFA/JFA-2PP = 2X PNP |
| Escala de Tempo | 15 segundos |
| Precisão de Escala | 5% fim de escala (a 25°C) |
| Repetibilidade | 4% fim de escala (a 25°C) |
| Relé de Saída | 2 x 5A 250Vca máx. carga resistiva - reversível |
Vida Útil dos Contatos
| Mecânica (sem carga): 10.000.000 operações |
| Elétrica (com carga resistiva): 1.000.000 operações |
| Tempo de Estabilização Térmica | < 30 min |
Temperatura
| De trabalho: 0 a 50°C |
| De armazenamento: -10 a +60°C |
| Umidade Relativa de Trabalho | 20 a 90% sem condensação |
| Grau de Proteção da Caixa | IP51 |
| Grau de Proteção nos Terminais | IP20 |
| Material da Caixa | Termoplástico |
| Material dos Contatos | AgCdO |
Capacidade dos Terminais
| Fio: 2,5mm |
| Cabo: |
| Condutor com terminal: |
| Torque de aperto: 0,5 a 0,6Nm |

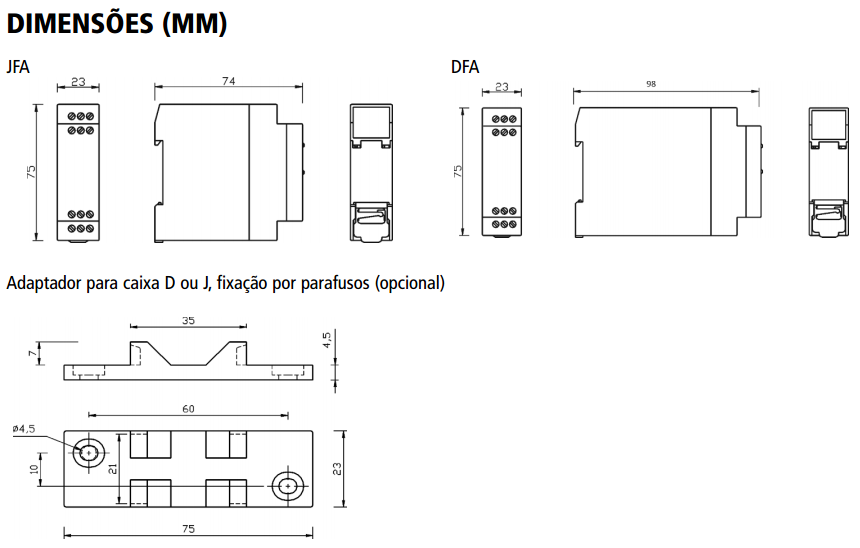

| Fixação | Trilho DIN 35mm ou parafuso (com uso de acessório para caixa J e D) |
