JDR/DDR - Relé Auxiliar

Informações
Descrição:

Os relés auxiliares desta série são apresentados em versões de um até três relés na mesma caixa, com uma ou duas bobinas, sinalizada(s) por led.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Os relés auxiliares desta série são apresentados em versões de um até três relés na mesma caixa, com uma ou duas bobinas, sinalizada(s) por led. Essa característica proporciona um grande número de configurações possíveis mostradas na tabela abaixo:


MODELOQuantidade de Relé ReversorQuantidade de Bobina
JDR-4 / DDR-411
JDR-44 / DDR-4421
JDR-444 / DDR-44431
JDRA-44 / DDRA-4422
JDRB-44 / DDRB-4422
JDRB-444 / DDRB-44432



DADOS TÉCNICOS
Alimentação (-15% +10%)JDR-4, JDR-44, DDR-4, DDR-44: 24Vca/Vcc, 110, 220Vca, 48 a 240Vca/Vcc
Frequência da Rede50 - 60Hz
ConsumoDDR: 3VA (aproximadamente)
Demais: 1VA (aproximadamente) por módulo
Capacidade dos ContatosDDR: 5Amp 250Vca máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos Contatos
Mecânica (sem carga): 1.000.000 operações
Elétrica (carga resistiva): 100.000 operações
Temperatura Ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Grau de Proteção da CaixaDDR, DDRA, DDRB, HDR: IP51
Grau de Proteção nos TerminaisIP20
Capacidade dos Terminais
Fio: 2,5mm
Cabo com terminal:
Consultor sólido:
Torque de aperto: 0,5 a 0,6Nm
Posição de MontagemQualquer
FixaçãoTrilho DIN 35mm ou parafusos com adaptador opcional
Nota: Ao desembalar o produto conferir se a tensão de alimentação está de acordo com seu pedido.
Não ultrapassar de forma alguma a corrente nominal dos relès: 5A (carga resistiva).

Informações adicionais:

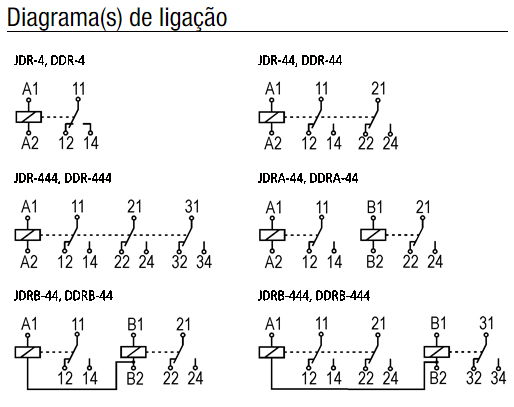

JDR-DDR-RELE-AUXILIAR-DIAGRAMA



JDR-DDR-RELE-AUXILIAR-DIMENSAO
