DPNC-1 - Relé de Nível

Informações
Descrição:

O relé de nível eletrônico microprocessado tipo DPNC-1 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos através de boias, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação bivolt e leds para indicar alimentação e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:



Funcionamento: Controle de nível de um único reservatório, mantendo o mesmo sempre vazio.

Utilizando duas boias, Inf / Sup para o reservatório: O relé de saída permanece desenergizado até que o liquido cubra a boia superior (Sup) do reservatório, energizando o relé de saída, led indicativo de saída se acende. Havendo consumo o liquido irá descobrir a boia superior, o relé de saída permanece energizado e somente quando descobrir a boia inferior (Inf) voltará a desenergizar o relé de saída, led indicativo se apaga.

Utilizando somente a boia superior (Sup) para o reservatório: O relé de saída permanece desenergizado até que o liquido cubra a bóia superior do reservatório, energizando o relé de saída, led indicativo de Saída se acende. Havendo consumo o liquido irá descobrir a boia superior desenergizando o relé de saída, led indicativo de Saída se apaga.

Nota: Para o aparelho funcionar com somente uma boia deve-se conectar um jumper entre os bornes referentes as boias Inf e Sup.


DADOS TÉCNICOS
Alimentação (-15% +10%)24Vcc / 24 - 48, 110 - 220, 220 - 380, 220 - 440Vca (especificar)
Frequência da Rede50 - 60Hz
Consumo5VA (aproximadamente)
BoiasNão acompanham
Relé de Saída5A 250Vca máx. carga resistiva
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 90% sem condensação
TerminaisParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos Terminais
Fio: 2,5mm
Cabo:
Condutor com terminal:
Torque de aperto: 0,5 - 0,6Nm
FixaçãoTrilho DIN 35mm ou parafusos com acessório opcional

Informações adicionais:

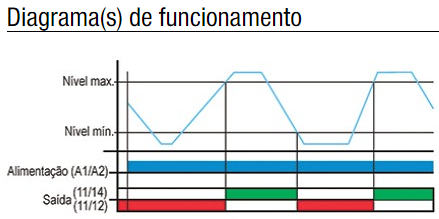

DPNC-1-RELE-NIVEL-DIAGRAMA-FUNCIONAMENTO



DPNC-1-RELE-NIVEL-DIAGRAMA-LIAGACAO



DPNC-1-RELE-NIVEL-DIMENSAO
