DPNS-1 - Relés de Nível

Informações
Descrição:

Os relés de nível eletrônicos microprocessados tipos DPX-1 e DPNS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixa plástica, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:



Funcionamento:

DPNS-1-RELE-NIVEL-IMAGEM-2
Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo. O aparelho possue também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led Seg. sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.,


DPNS-1:
“Função Esvaziamento”: Poço artesiano, esvaziamento de um reservatório. Usar um eletrodo de nível inferior – (Ei), um superior – (Es) e o eletrodo de referência – (Er).

Ao energizar o aparelho com o eletrodo superior – (Es) coberto, o relé de saída será energizado, acendendo o led BOMBA e o nível começará a baixar descobrindo o eletrodo superior – (Es), o relé continua energizado. Ao descobrir o eletrodo inferior – Ei (nível mínimo), a bomba é desligada. O led BOMBA apaga. Só voltará a ligar quando o nível cobrir o eletrodo superior - Es (nível máximo). E assim sucessivamente.


DADOS TÉCNICOS
Alimentação (-15% +10%)12 - 24Vcc / 24, 48, 110, 220Vca (especificar)
Frequência da Rede50 - 60Hz
Consumo5VA (aproximadamente)
EletrodosNão acompanham
Tensão nos Eletrodos24Vca (aparelhos alimentados em Vcc - referência negativa)
Corrente Máxima nos Eletrodos+/- 1mA
Ajuste da SensibilidadeAjustável 0 a 100kOhmsn
Relé de Saída2x5A 250Vca máx. carga resistiva - reversível
Retardo Desligamento Saída BombaFixo 1 seg
Material dos ContatosAgCdO
Vida útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Torque de aperto: 0,5 - 0,6Nm
Resistência da Isolação> 50Mohms / 500V
FixaçãoTrilho DIN 35mm ou parafutsos (com acessório para caixa D)

Informações adicionais:

DPNS-1-RELE-NIVEL-DIAGRAMA-FUNCIONAMENTO



DPNS-1-RELE-NIVEL-DIAGRAMA-LIGACAO

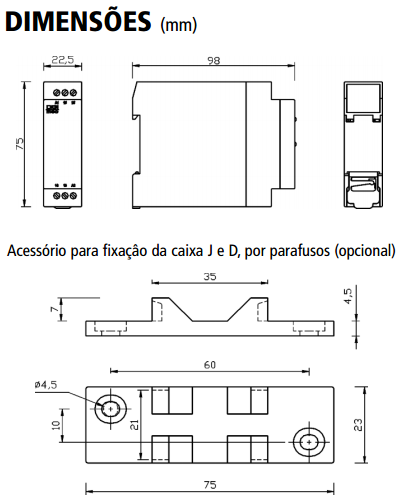

DPNS-1-RELE-NIVEL-DIAGRAMA-DIAGRAMA
