ZMRP - Microinterruptor de Segurança

imagem > ZMRP - Microinterruptor de Segurança
  • imagem > ZMRP - Microinterruptor de Segurança
Informações
Descrição:

Principais características: Mecanismo de ação rápida dos contatos; Ruptura positiva do contato NF (IEC 60947-5-1); Para aplicações em sistemas de segurança; Terminais de parafuso; Abertura dos contatos ampliada; Componente em conformidade com a Diretiva 2006/95/CE.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

RUPTURA POSITIVA DO CONTATO NF: FO é a força necessária para operar o produto em condições normais de uso.
Para garantir a ruptura positiva, o elemento atuador externo deverá prover uma força FP sobre o atuador maior que o FO e na mesma posição de FO.

CUIDADOS ADICIONAIS:
  • Evitar ambientes onde:
    • ocorra condensação;
    • ocorra choques e vibrações excessivas que possam prejudicar o funcionamento adequado do interruptor;
    • existam gases explosivos ou inflamáveis;
  • - Ao instalar o produto, respeitar os limites especificados de modo a garantir seu perfeito funcionamento.
  • - Ruptura positiva  : atenção aos valores específicos em catálogos p/ o curso  e força necessário ao perfeito mecanismo de ruptura positiva.
  • - Não utilizar o produto como top mecânico.
  • - Não usar este produto como dispositivo de segurança ou de parada de emergência, ou em qualquer aplicação onde sua falha pode resultar em ferimentos às pessoas.





DADOS TÉCNICOS
Categoria de utilização (IEC60947-5-1)AC-15 DC-13
Tensão Estipulada de Manobra (Ve)240V 125V
Corrente Estipulada e manobra (Ie)3A 0,22A
Tensão Estipulada de Isolação (Vi)300V
Corrente Nominal Térmica ao Ar Livre (Lth)10A
Tensão Estipulada de Resist. aos Impulsos (Vimp)1500V
Resistência de Contato50mOhms (máximo inicial (em 1A 5Vcc))
Temperatura Ambiente85°C máximo
Grau de ProteçãoIP20 (com proteção M33 montada) (IEC60529)
Velocidade de Operação0,5mm/s mínimo a 1m/s máximo (no pino atuador)
Vida Útil de OperaçãoMecânica 1.000 ciclos a 90 ciclos/min máx.
Vida Útil dos Contatos
Elétrica 10.000 ciclos a 6 ciclos/min máx.
Invólucro: Poliéster reforçado
Pino atuador: Poliamida reforçada
Materiais
Lâmina móvel: Latão
Contatos: Liga de prata
Atuadores: Alavanca aço inoxidável
Rolete poliamida reforçada
Botão latão niquelado




Informações adicionais:

ZMRP-MICROIMTERRUPTORES-SEGURANCA-DIAGRAMA-LIGACAO

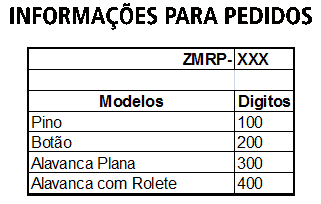

ZMRP-MICROIMTERRUPTORES-SEGURANCA-TABELA



ZMRP-MICROIMTERRUPTORES-SEGURANCA-DIMENSAO
