DTCG/JTCG/MTCG - Temporizador Cíclico Sinalização

Informações
Descrição:

Os temporizadores eletrônicos CÍCLICOS PARA SINALIZAÇÃO da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

Os temporizadores com a função “CÍCLICOS PARA SINALIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho e de repouso, por intervalos de tempo iguais, ciclicamente e numa frequência selecionada no frontal do aparelho.


DADOS TÉCNICOS
Alimentação (-15% +10%)12, 24, 48Vcc / 24, 48, 110, 220Vca (outros sob consulta)
Frequência da Rede50 - 60 Hz
Consumo3 VA (aproximadamente)
Escalas (especificar)MTCG-1 e MTCG-11: 40 a 80 impulsos/minuto
Demais: 20 a 80 impulsos/minuto
Precisão de Escala6% fim de escala (a 25°C)
Repetibilidade2% fim de escala (a 25°C)
Histerese< 2% fim de escala (a 25°C)
Tempo Mínimo de Reinicialização100 ms
Relé de Saída5A 250Vca máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade Relativa de Trabalho20 a 90%
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Material da CaixaTermoplástico
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Torque de aperto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafuso (com uso de acessório para caixa J e D)

Informações adicionais:

DTCG-JTCG-MTCG-RELE-CICLICO-SINALIZACAO-DIAGRAMA-FUNCIONAMENTO



DTCG-JTCG-MTCG-RELE-CICLICO-SINALIZACAO-DIAGRAMA-LIGACAO

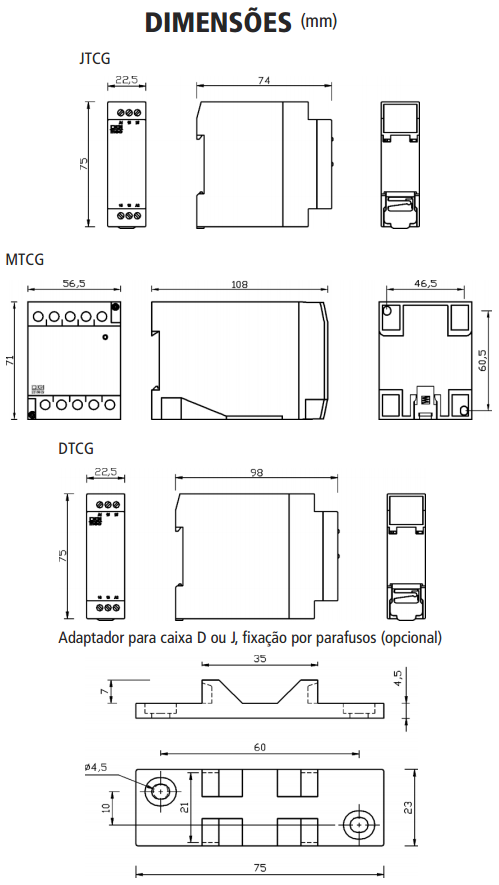

DTCG-JTCG-MTCG-RELE-CICLICO-SINALIZACAO-DIMENSAO
