DPT/MPT - Relés de Proteção Térmica

Informações
Descrição:

Os relés de proteção térmica tipos DPT-1, MPT-1, DPTR-1 e MPTR-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que trabalham com sensores de temperatura tipo PTC (coeficiente positivo de temperatura) inseridos em seus enrolamentos ou mancais. Com dimensões compactas, eles podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência a choques e vibrações além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos (mediante adaptador opcional para caixa D).


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Principais Aplicações:

Proteção de enrolamentos ou mancais de motores, geradores elétricos, bombas etc. contra superaquecimento causados por comutações frequentes, falta de lubrificação, falta de ventilação, proporcionando uma eficiente proteção independentemente da corrente que circulam nos disjuntores ou relés de sobrecarga.


Funcionamento:

A medição de temperatura é feita através de sensor(es) do tipo PTC, que tem em suas características um coeficiente: Temperatura de disparo. Alimentando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho, (led indicativo Saída aceso) e assim permanece até que a temperatura do sensor ou de pelo menos um sensor dos grupos de sensores PTC ligados a ele, atinja seu valor nominal (temperatura de disparo), comutando então, para a posição de repouso. O retorno ao trabalho, após a normalização da temperatura, ocorre de forma automática nos modelos DPT-1 e MPT-1 e manualmente após pressionar o botão de reset nos modelos DPTR-1 E MPTR-1.
*Obs: entrada reset no modelo DPTR-1: botão frontal ou remoto.


DADOS TÉCNICOS
Alimentação (-15% +10%)12, 24Vcc / 24, 42, 110, 220Vca (especificar)
Frequência da Rede50 - 60 Hz
Consumo3 Va (aproximadamente)
Quantidade de SensoresAté 4 grupos de 3 sensores em série
Tipo de SensorTemperatura tipo Termístores PTC (não fornecido)
Tipo de ResetDPT11 e MPT-1: automático, após a normalização da temperatura
DPTR-1 e MPTR-1: manual, a pós a normalização da temperatura
Entrada ResetDPTR-1: botão frontal ou remoto (kit remoto não acompanha)
MPTR-1: somente botão frontal
Histerese1%, fundo de escala
Precisão de Repetibilidade2%
Relé de Saída5A, 250Vva máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplástico
Terminais de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Comdutor com terminal: 2,5mm2
Torque de Perto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafusos (com acessório para caixa D)

Informações adicionais:

DPT-MPT-RELE-DE-PROTECAO-TERMICA-DIAGRAMA-FUNCIONAMENTO

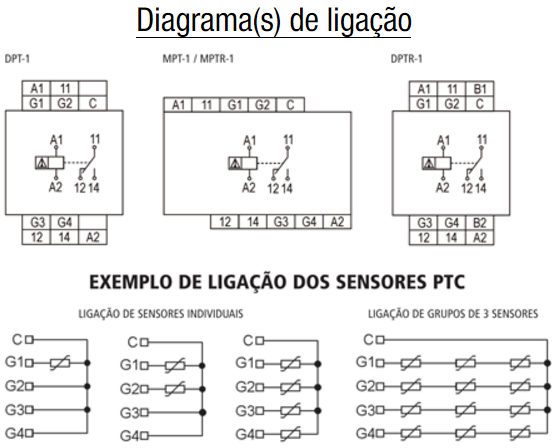

DPT-MPT-RELE-DE-PROTECAO-TERMICA-DIAGRAMA-LIGACAO
