CPI/CPX/EPI/EPX - Relés Proteção Contra Fuga Terra

Informações
Descrição:

Os relés de proteção contra fuga a terra tipos CPIT-11, EPIT-11, EPX-135 e CPX-135 foram projetados pela Digimec segundo normas de segurança internacionais e destinam-se à supervisão de motores, transformadores, sistemas de distribuição, máquinas industriais em geral, cabines primárias etc. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

Um transformador toroidal (KDT) cujo núcleo passa todos os condutores sob supervisão, envia ao monitor um valor correspondente à indução provocada pela corrente diferencial existente nos condutores. Em condições normais, a cada instante, a soma das correntes que circulam por esses condutores é zero. Com uma anomalia num dos circuitos, aparecerá uma corrente diferencial, que por indução fará surgir um valor de voltagem na saída do transformador toroidal. Tal sinal é amplificado e comparado pelo monitor com um valor preajustado. Caso tal sinal persista por um tempo superior ao selecionado (tempo de retardo T2), e com valor maior que o predeterminado como aceitável, os relés de saída do monitor serão desenergizados (CPIT-11, EPIT-11) ou energizado (EPX-135 e CPX-135) e assim permanecerão até que o aparelho seja resetado. A supervisão somente estará ativa após o tempo T1 de inibição inicial.


DADOS TÉCNICOS
Alimentação (-15% +10%)EPIT-11 e EPX-135: 110 - 220VCA (bivolt)
CPIT-11 e CPX-135: 110 ou 220VCA (especificar)
Frequência da Rede 50 ou 60Hz
Consumo3VA (aproximadamente)
Escalas de Corrente60 a 300mA / 75 a 250mA / 0,75 a 2,5A (especificar)
(Usado em conjunto com sensor toroidal KDT)
Precisão de Escala+/- 3%, fundo da escala
Precisão de Repetibilidade+/- 2%, fundo da escala
Distância Máxima Entre Sensor Toroidal e Relé1 m
Secção Mínima Recomendada para Condutores a Serem Monitorados Pelo Toroidal1mm2
Tempo de Comutação20 ms
Tempo de Retorno100 ms
Tempo de Estabilização Térmica< 30 minutos
Tempo de Energização< 2 segundos
Retardo na Atuação0,1 a 3 segundos
Inibição Inicial0 a 15 segundos
Relés de Saída2x5A, 250VCA carga máx. resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplástico
Terminais de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP52
Grau de Proteção nos TerminaisIP10
Capacidade dos TerminaisFio: 2,5mm2 Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Torque de aperto: 0,5 a 0,6 Nm
FixaçãoCPIT-11 e CPX-135: Grampos
EPIT-11 e EPX-135: Trilho DIN 35mm ou parafusos

Informações adicionais:

EPI-EPX-CPI-CPX-RELE-PROTECAO-CONTRA-FUGA-TERRA-DIAGRAMA-FUNCIONAMENTO



EPI-EPX-CPI-CPX-RELE-PROTECAO-CONTRA-FUGA-TERRA-DIAGRAMA-LIGACAO

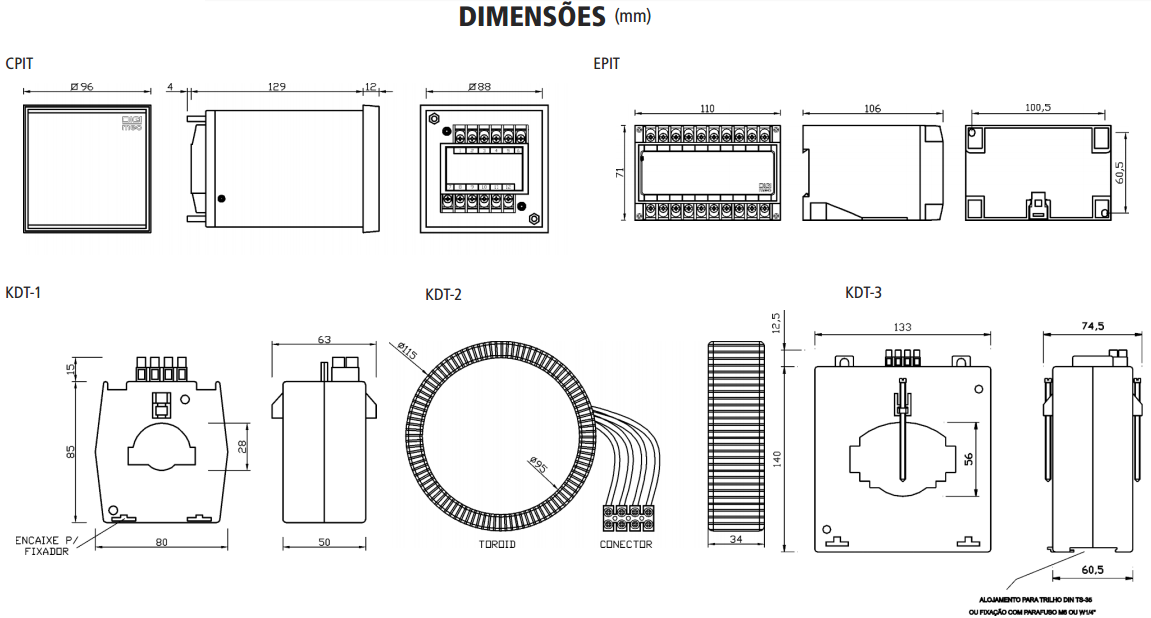

EPI-EPX-CPI-CPX-RELE-PROTECAO-CONTRA-FUGA-TERRA-DIMENSAO
