JPX/DPX - Monitor de Corrente

Informações
Descrição:

Os relés de corrente tipos JPX-76 e DPX-76 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos monofásicos que não podem operar quando a corrente que circula pelo circuito de carga estiver acima ou abaixo de seu valor nominal. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para as caixas D e J).


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Principais Aplicações:

Os modelos JPX-76 e DPX-76 são indicados para monitorar cargas indutivas (motores elétricos). Quando a corrente a ser monitorada for maior que a corrente nominal do relé de saída, faz-se necessário o uso de transformador de corrente 5 A ou SHUNT de 60 mV.

Funcionamento:

Estes modelos podem supervisionar sub ou sobrecorrente por meio do fechamento de um jumper de ligação. Além de um trimpot de ajuste da corrente a ser mo-nitorada, possuem em seus frontais um segundo trimpot para ajuste da histerese de atuação do relé de saída, com tempos fixos de inibição e de retardo no desligamento.

  • Subcorrente: “Jumper” B1-B2 aberto. Ao energizar o aparelho, o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar acima do valor ajustado. Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado depois de decorrido o tempo de retardo. Se a corrente voltar a subir, o relé será energizado ao atingir o valor da histerese, mais o valor ajustado.
  • Sobrecorrente: “Jumper” B1-B2 fechado. Ao energizar o aparelho, o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar abaixo do valor ajustado. Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado depois de decorrido o tempo de retardo. Se a corrente cair, o relé será energizado ao atingir o valor da histerese, menos o valor ajustado.





DADOS TÉCNICOS
Alimentação (-15% +10%)24, 110 ou 220VCA (especificar)
Frequência da Rede50 - 60Hz
Consumo3VA (aproximadamente)
Tempo de Inibição na Partida10 segundos
Tempo de Retardo no Desligamento3 segundos
Escala de Corrente0 a 1 Aca / 0 a 5 Aca / 0 a 60 mVcc (especificar) (*)
Histerese0 a 10%, fundo de escala
Precisão da Escala2%, fundo de escala
Precisão de Repetibilidade2%
Tempo de Estabilização Térmica< 30 minutos
Relés de Saída5A, 250VCA máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (sem carga): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplástico
Terminais de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Toque de aperto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafusos (com acessório para caixas D eJ)
*Para correntes superiores a 10 Aca usar transformadores de corrente com relação, xxxx/5A.
Para corrente contínua usar Shunt de derivação com queda de tensão 60 mV, xxxx/60mV.

Informações adicionais:

JPX-DPX-MONITOR-DE-CORRENTE-DIAGRAMA-FUNCIONAMENTO

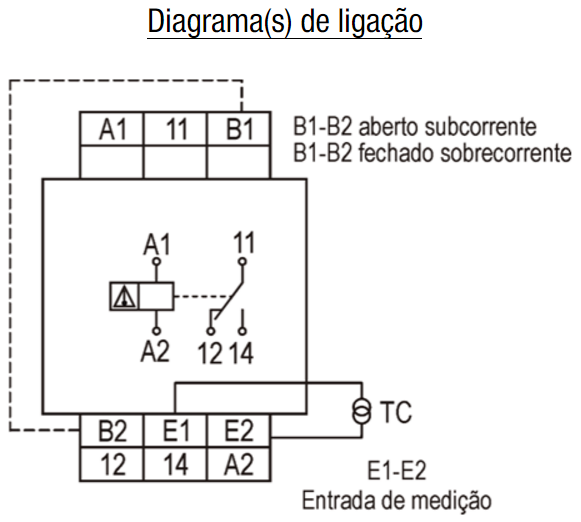

JPX-DPX-MONITOR-DE-CORRENTE-DIAGRAMA-LIGACAO
