MPX-199 - Supervisor de Tensão Monofásico

Informações
Descrição:

O supervisor de tensão monofásico tipo MPX-199 foi desenvolvido pela Digimec para proteção de equipamentos elétricos que não podem operar quando sua tensão de alimentação estiver acima ou abaixo de seu valor nominal. Dispõe ainda de tempo de inibição na partida e de tempo de retardo no desligamento. Montado em caixas plásticas, apresenta alta resistência a choques e vibrações, além de possuir um sistema de fácil fixação em trilhos DIN ou por parafusos.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

Com a entrada de alimentação auxiliar energizada e a entrada de supervisão com a tensão normal, os relés de saída comutam seus contatos para a posição de trabalho, retornando para a posição de repouso quando ocorrer uma ou mais situações como descritas abaixo:
Se o valor de alimentação da rede diminuir do valor ajustado em Subtensão, os relés de saída retornam para a posição de repouso após o tempo ajustado em retardo no desligamento.
Se o valor de alimentação da rede aumentar do valor ajustado em Sobretensão, os relés de saída retornam para a posição de repouso após o tempo ajustado em retardo no desligamento.

O relé MPX-199 possui um tempo ajustável de inibição na energização da alimentação auxiliar ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão na entrada de supervisão e um tempo ajustável de retardo no desligamento.


DADOS TÉCNICOS
Entrada de Medição (L1 e L2)110, 220, 380 e 440VCA / 125VCC (especificar)
Alimentação Auxiliar (A1 e A2)22-66, 115-340VCC / 20-48, 90-240VCA (especificar)
Frequência da Rede50 - 60 HZ VCA
Consumo3 VA (aproximadamente)
Subtensão (ANSI 27)
110VCA - ajustável de 80 a 110VCA
220VCA - ajustável de 160 a 220VCA
380VCA - ajustável de 320 a 380VCA
440VCA - ajustável de 380 a 440VCA
125VCC - ajustável de 100 a 125VC
Sobretensão (ANSI 59)
110VCA - ajustável de 110 a 140VCA
220VCA - ajustável de 220 a 280VCA
380VCA - ajustável de 380 a 440VCA
440VCA - ajustável de 440 a 500VCA
125VCC - ajustável de 125 a 150VCC
Ajuste de Retardo Desligamento0 a 10 segundos
Ajuste de Retardo Inibição0 a 20 segundos
Repetibilidade (Fundo de Escala)Tensão: 2%
Tempo: 5%
Histerese (fundo de escala)
Tensão: < 2%
Tempo: 2%
Tempo de Comutação20 ms
Tempo de Retorno100 ms
Tempo de Estabilização Térmica< 30 min
Tempo de Energização< 2 seg
Relé de Saída2x25 Amp 250VAC máx carga resitiva - revesível
Material dos ContatosAgCdO
Vida Útil dos Contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resitiva): 1.000.000 operações
Temperatura Ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplástico
Terminai de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Cpacidade dos Terminais
Fio: 2,5mm2 / Cabo: 2,5mm2
Condutor com terminal: 2,5mm2 / Torque de aperto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafusos

Informações adicionais:

MPX-199-SUPERVISOR-DE-TENSAO-MONOFASICO-DIAGRAMA-FUNCIONAMENTO



MPX-199-SUPERVISOR-DE-TENSAO-MONOFASICO-DIAGRAMA-LIGACAO

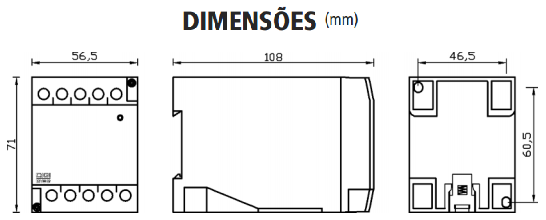

MPX-199-SUPERVISOR-DE-TENSAO-MONOFASICO-DIMENSAO
