DPM - Monitor de Tensão Trifásica

Informações
Descrição:

A Digimec apresenta para o mercado seus supervisores de tensão trifásicas tipos DPM-1 e DPM-11 que foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver sub ou sobretensão. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D).


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Principais Características:
  • Supervisores de subtensão e sobretensão trifásicas;
  • 1 ou 2 saídas reversoras;
  • Leitura True RMS;
  • Tempos ajustáveis para retardo do ligamento e desligamento;
  • Caixa compacta e resistente;

Funcionamento:

Os relés possuem tempos ajustáveis para retardo no ligamento ou inibição (selecionado via cursor frontal) e outro para retardo no desligamento.
Com a rede trifásica ligada ao aparelho, os relés de saída do supervisor serão energizados (tempo de inibição). Caso selecionado tempo de retardo no ligamento, o relé será energizado após o período definido e assim permanecerá até que ocorra subtensão ou sobretensão.
Caso o valor de alimentação da rede trifásica diminuir ou aumentar até valores individualmente ajustáveis no frontal do aparelho, o relé de saída, após o tempo de retardo no desligamento, passará para o estado desenergizado.
Sua sinalização de saída energizada ou desenergizada é feita com indicação por led. O led, quando aceso, indica relé energizado. Quando houver anomalia no sistema, como subtensão ou sobretensão, o led vem a piscar. Se a anomalia ultrapassar o tempo de retardo no desligamento, o rele é desenergizado e o led se apaga.


DADOS TÉCNICOS
Alimentação (-15% +10%)110, 220, 380, 460 e 480VCA (especificar)
Frequência de Rede50 - 60 Hz
Consumo3 VA (aproximadamente)
Subtensão (ANSI 27)110VCA - ajustável de 90 a 110VCA
220VCA - ajustável de 180 a 220VCA
380VCA - ajustável de 300 a 380VCA
440VCA - ajustável de 350 a 440VCA
460VCA - ajustável de 370 a 460VCA
480VCA - ajustável de 390 a 480VCA
Sobretensão (ANSI 59)110VCA - ajustável de 110 a 130VCA
220VCA - ajustável de 220 a 260VCA
380VCA - ajustável de 380 a 460VCA
440VCA - ajustável de 440 a530VCA
460VCA - ajustável de 460 a 550VCA
480VCA - ajustável de 480 a 570VCA
Ajuste do Retardo Desligamento0 a 20 segundos
Ajuste do Retardo no Ligamento0 a 20 segundos
RepetibilidadeTensão: 2% fim de escala
Tempo: 5% fim de escala
HistereseTensão: 2% fim de escala
Tempo: 2% fim de escala
Tempo de Comutação20 ms
Tempo de Comutação Após Falha100 ms
Tempo de Retorno100 ms
Tempo de Estabilização Térmica< 30 min
Tempo de Energização< 2 seg
Relé de Saída5 Amp 250VCA máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplásitco
Terminais de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Torque de aperto: 0,5 a 0,6
FixaçãoTrilho DIN 35mm ou parafuso com acessório opcional

Informações adicionais:

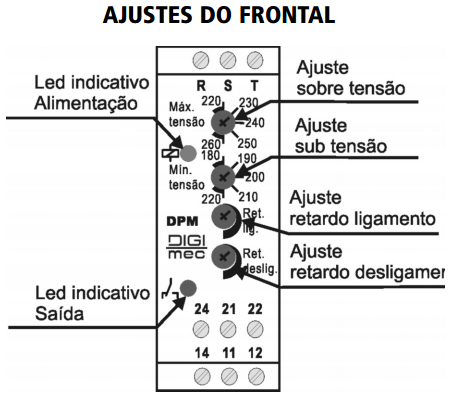

DPM-1-DPM-11-MONITOR-DE-TENSAO-FRONTAL



DPM-1-DPM-11-MONITOR-DE-TENSAO-DIAGRAMA-FUNCIONAMENTO



DPM-1-DPM-11-MONITOR-DE-TENSAO-DIAGRAMA-LIGACAO



DPM-1-DPM-11-MONITOR-DE-TENSAO-DIMENSAO
