MPX - Supervisor Trifásico Microprocessado

Informações
Descrição:

Os supervisores de redes trifásicas MPX-93, MPX-111, MPX-97, MPX-130, MPX-193 e MPX-197 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI: 27, 47, 48, 59 e 60.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho os relés de saída do supervisor serão energizados, e assim permanecerão até que ocorra:

  • Desequilíbrio entre fases (ANSI função 60): O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si.(assimetria angular). Os relés serão instantaneamente desenergizados.

  • Falta de fase (ANSI função 48): O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

  • Sequência de fase (ANSI função 47): Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

  • Sub ou Sobretensão (ANSI função 27 e 59): Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.
Os relés MPX-93 e MPX-111 possuem um tempo ajustável de inibição na energização da alimentação ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão, enquanto que os relés MPX-97 e MPX-130 possuem um tempo ajustável de retardo no ligamento.
Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.
Estes relés possuem sinalização de saída energizada ou desenergizada com indicação da falha por led. O led indicativo de “SAÍDA” quando aceso indica relé energizado. Se vier a piscar é porque há alguma anomalia, sub ou sobretensão. Se a anomalia ultrapassar o tempo de retardo, o relé é desenergizado e o led se apaga.


DADOS TÉCNICOS - MPX-93, MPX-97, MPX-111, MPX-130
Alimentação (-15% +10%)110, 220, 380, 440, 460 e 480 VCA (especificar)
Frquência da Rede50 - 60 Hz
Consumo3 VA (aproximadamente)
Sequência de Fase (ANSI 47)Positiva: (RST - STR - TRS)
Desequilíbrio Entre Fases (ANSI 60)20% fixo
Subtensão (ANSI 27)110VCA - ajustável de 80 a 110VCA - ajustável de 160 a220VCA
380VCA - ajustável de 320 a 380VCA 440VCA - ajustável de 380 a 440VCA
460VCA - ajustável de 400 a 460VCA 480VCA - ajustável de 420 a 480VCA
Sobretensão (ANSI 59)110VCA - ajustável de 110 a 140VCA 220VCA - ajustável de 220 a 280VCA
380VCA - ajustável de 380 a 440VCA 440VCA - ajustável de 440 a 500VCA
460VCA - ajustável de 460 a 520VCA 480VCA - ajustável de 480 a 540VCA
Ajuste de Retardo Desligamento0 a 10 segundos
Ajuste de Tempo de InibiçãoMPX-93 e MPX-111 - 0 a 20 segundos
MPX-97 e MPX-130 - Não possui
Ajuste de Retardo no LigamentoMPX-93 e MPX-111 - Não possui
MPX-97 e MPX-130 - 0 a 20 segundos
RepetibilidadeTensão: 2% fim de escala Tempo: 5% fim de escala
HistereseTensão: 2% fim de escala Tempo: 2% fim de escala
Tempo de Comutação20 ms
Tempo de Comutação Após Falha100 ms
Tempo de Retorno100 ms
Tempo de Estabilização Térmica< 30 min.
Tempo de Energização< 2 seg.
Relé de SaídaMPX-93 e MPX-97: 1x5Amp 250VAC máx. carga resistiva - reversível
MPX-111 e MPX-130: 2x5Amp 250VAC máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Material da CaixaTermoplásitco
Terminais de SaídaParafuso com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2 Cabo: 2,5mm2
Condutor com terminal: 2,5mm2 Torque de aperto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafuso



DADOS TÉCNICOS - MPX-193, MPX-197
Alimentação Auxiliar22 - 60VCC, 115 - 340VCC / 20 - 48VCA, 20 - 48VCA, 90 - 240VCA (especificar)
Frequência da Rede50 - 60 Hz
Consumo3 VA (aproximadamente)
Entrada de Medição Trifásica (-15% +10%)110, 220, 380, 440, 460, ou 480VCA
Sequência de Fases (ANSIS 47)Positiva (RST - STR - -TRS)
Falta de Fases (ANSI 48)20% abaixo da tensão nominal
Subtensão (ANSI 27)110VCA - ajustável de 80 a 110VCA
220VCA - ajustável de 160 a 220VCA
380VCA - ajustável de 320 a 380VCA
440VCA - ajustável de 380 a 440VCA
460VCA - ajustável de 400 a 460VCA
480VCA - ajustável de 420 a 480VCA
Sobretensão (ANSI 59)110VCA - ajustável de 110 a 140VCA
220VCA - ajustável de 220 a 280VCA
380VCA - ajustável de 380 a 440VCA
440VCA - ajustável de 440 a 500VCA
460VCA - ajustável de 460 a 520VCA
480VCA - ajustável de 480 a 540VCA
Precisão nos AjustesTensão: +/- 2%
Retardo no Desligamento0 a 10s
Inibição na PartidaMPX-193: 0 a 20s
Retardo no LigamentoMPX-197: 0 a 20s
RepetibilidadeTensão: 2% fim de escala
Tempo: 5% fim de escala
HistereseTensão: < 2% fim de escala
Tempo: 2% fim de escala
Tempo de Comutação20 ms
Tempo de Retorno100 ms
Tempo de Estabilidade Térmica< 30 min
Tempo de Energisação< 2 seg
Relé de Saída5 Amp 250VCA máx carga resistiva - reversível
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Material dos ContatosAgCdO
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 99% sem condensalção
Material da CaixaTermoplásitco
Terminais de SaídaParafuso com alojamento fixo
Grau de Preoteção da CaixaIP51
Grau de Proteção dos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2 / Cabo: 2,5mm2
Condutor com terminal: 2,5mm2 / Torque de aperto: 0,5 a 0,6 Nm
FixaçãoTrilho DIN 35mm ou parafuso

Informações adicionais:

MPX-SUPERVISOR-TRIFASICO-MICROPROCESSADO-DIAGRAMA-FUNCIONAMENTO

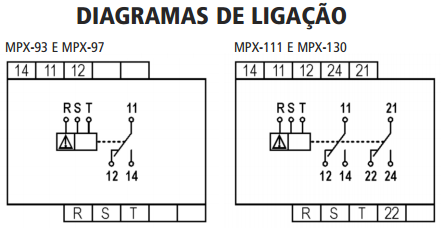

MPX-SUPERVISOR-TRIFASICO-MICROPROCESSADO-DIAGRAMA-LIGACAO



MPX-SUPERVISOR-TRIFASICO-MICROPROCESSADO-DIMENSAO
