DPFN/JPFN/MPFN - Relé Falta de Fase Com/Sem Neutro

Informações
Descrição:

Os relés de falta de fase com neutro JPFN-1, DPFN-1 e MPFN-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases de alimentação ou o neutro da rede. Trabalham sob o princípio da assimetria angular e modular entre fases. Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D e J).


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento:

Definindo o jumper de programação com ou sem neutro e, em seguida, alimentando-se o aparelho com as três fases R, S e T, o relé de saída comuta seus contatos para a posição de trabalho após um tempo fixo de aproximadamente 3 segundos. Caso falte uma das fases ou o neutro da rede, o relé de saída será desenergizado, comutando seus contatos para a posição de repouso, com um retardo de aproximadamente 3 segundos.


Assimetria modular: É um desequilíbrio acentuado dos valores de tensão entre fases; cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases.

Assimetria angular: É uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases, originando um retorno de tensão (fase fantasma).



DADOS TÉCNICOS
Alimentação (-15% +10%)110, 220 ou 440VCA (especificar)
Frequência da Rede 50 - 60 hz
Consumo3VA (aproximadamente)
Falta de FaseAssimetria angular e modular
Ajuste da Assimetria Modular10 a 35%
Assimentria AngularFixa em 5%
Repetibilidade2%
Tempo de Retorno100 ms
Tempo de Estabilização Térmica< 30 minutos
Histerese< 3 V
Retardo no LigamentoAproximadamente 3 segundos
Retardo no DesligamentoAproximadamente 3 segundos
Relé de Saída5A, 250VCA máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica: (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade Realtiva de Trabalho20 a 90% sem condensação
Material da CaixaTermoplástico
Terminais de SaídaParafusos com alojamento fixo
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Capacidade dos TerminaisFio: 2,5mm2
Cabo: 2,5mm2
Condutor com terminal: 2,5mm2
Torque de aperto: 0,5 a 0,6Nm
FixaçãoTrilho DIN 35mm ou parafusos (com adaptador para caixas D ou J)

Informações adicionais:

DPN-RELE-DIAGRAMA

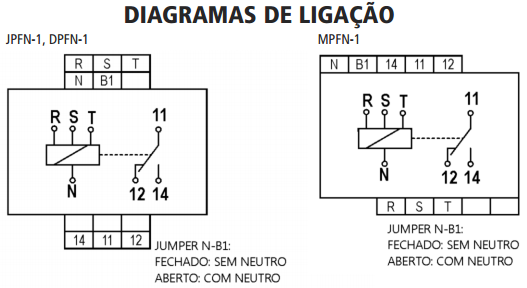

DPFN-JPFN-MPFN-RELE-FALTA-DE-FASE-DIAGRAMA-2
