MCW - Módulo de Capacitores Trifásico

Informações
Descrição:

Desenvolvidos a base de filme de polipropileno metalizado auto-regenerativo, possui dispositivo interruptor de segurança contra sobre pressão interna. Perdas dielétricas menores que 0,4 W/kVAr. Potências de até 60kvar e 480V. Unidades capacitivas monofásicas ligadas em estrela triângulo. Resistores de descarga incorporados.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Conexão em Paralelo de Módulos

Tensão até 220V: Utilizando o barramento de interligação BI-MCW, pode-se interligar até 3 módulos em paralelo. Na tensão de 220 V pode-se chegar a potência máxima de 30 kvar;

Tensão superior 220V: Utilizando o barramento de interligação BI-MCW, pode-se interligar até 4 módulos em paralelo. Nas tensões de 380 V, 440 V e 480 V pode-se chegar a potência máxima de  60 kvar;


Dados TécnicosMCW
Fases / ConexãoTrifásico / Delta
Potência2,5...30kvar2,5...60kvar
Tensão Nominal220V380...480V
Tolerância da Capacitãncia+/-5%
Expectativa de Vida1000.000h
Classe de Temperatura-25/D
Mínima Temperatura: -25°C
Máxima Temperatura: D
Máx. temp. = 55°C
Máx. temp. média em 24h = 45°C
Máx. temp. média em 1 ano = 35°C
SegurançaFilme Autorregenerativo
Desconexão por Sobrepressão
Capacidade de Curto-Circuito10kA
Grau de ProteçãoIP40
Máx. Altitude1)2.000m
Resistor de DescargaIncluso
Fixação do CapacitorParafuso M12
Torque Máximo para Fixação do Capacitor14 Nm
Invólucro do MóduloPossui tampas de proteção laterais e superior feitas com material termoplástico antichama e resistente as exigências mecânicas e elétricas
Máx. Tensão1,1xVn
Duração de 8h a cada 24h - não contínuo (flutuação do sistema)
Máx. dv/dt
Máx. Corrente1,3xln (curtos períodos de tempo)
Máx. Corrente de inrushn
Teste de Tensão Aplicada Entre Terminais215xVn@2s
Teste de Tensão Aplicada Entre Terminais e Invólucro3,3kV@2s
Norma de ReferênciaIEC60831-1/2, UL810

Nota: 1) Máxima altitude: 2.000m. Para aplicações em altitudes superiores, consultar WER;

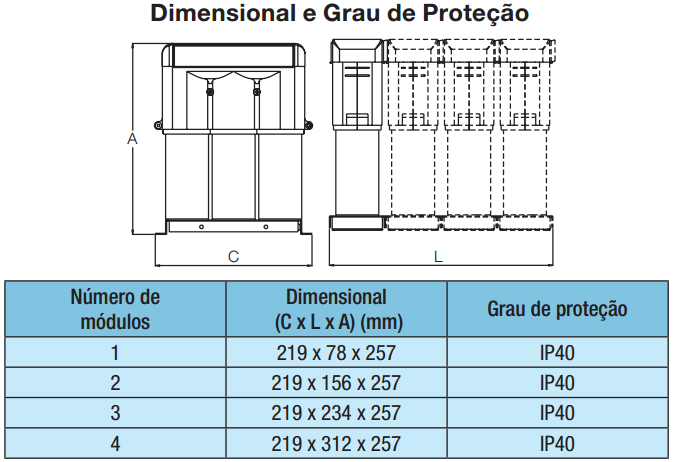

MCW-MODULO-CAPACITOR-TRIFASICO-DIMENSAO
