GL - Guias Lineares Para Cilindros ISO6431

Informações
Descrição:

As Guias Lineares foram projetadas para evitar o giro da haste dos cilindros pneumáticos e oferecer maior precisão de movimento dos mesmos impedindo a flexão da haste do cilindro pneumático, dando maior resistência aos esforços. Podem ser acopladas em Cilindro ISO 6431 (Ø 32 mm a Ø 100 mm); são fornecidos com buchas ou rolamentos lineares de esferas.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Características Técnicas:

Versões: Utilização com cilindro ISO 6431 de Ø 32, 40, 50, 63, 80 e 100 mm;
Cursos Disponíveis: Cilindros Ø 32, 40, 50, 63, 80 e 100 mm, cursos de 10 a 500 mm.;
Opções com Buchas:  Com rolamentos lineares de esferas
Temperatura de Trabalho: -10º C a +80º C;


Materiais:

Corpo: Alumínio;
Hastes:
SAE 1045 cromado ou inox (para buchas);
SAE 1060 com tratamento térmico (para rolamentos);
Placa Dianteira: Alumínio;


Guia Linear com Buchas:
  • GL032: cursos de 10 a 500 mm;
  • GL040: cursos de 10 a 500 mm;
  • GL050: cursos de 10 a 500 mm;
  • GL063: cursos de 10 a 500 mm;
  • GL080: cursos de 10 a 500 mm;
  • GL0100: cursos de 10 a 500 mm;


Guia Linear com Rolamento:
  • GLR032: cursos de 10 a 500 mm;
  • GLR040: cursos de 10 a 500 mm;
  • GLR050: cursos de 10 a 500 mm;
  • GLR063: cursos de 10 a 500 mm;
  • GLR080: cursos de 10 a 500 mm;
  • GLR100: cursos de 10 a 500 mm;


Exemplos de Pedidos:

Com Buchas: GL + Ø do cilindro + curso;
Ex.: Guia para cilindro com mm, curso de 140 mm = GL063140. Ø 63;
Com Rolamentos: GLR + Ø do cilindro + curso;
Ex.: Guia para cilindro com 63 mm, com Ø rolamentos lineares de esferas, curso de 140 mm = GLR063140;


GABARITO DE CODIFICAÇÃO

GL-GUIA-LINEAR-GABARITO

Informações adicionais:

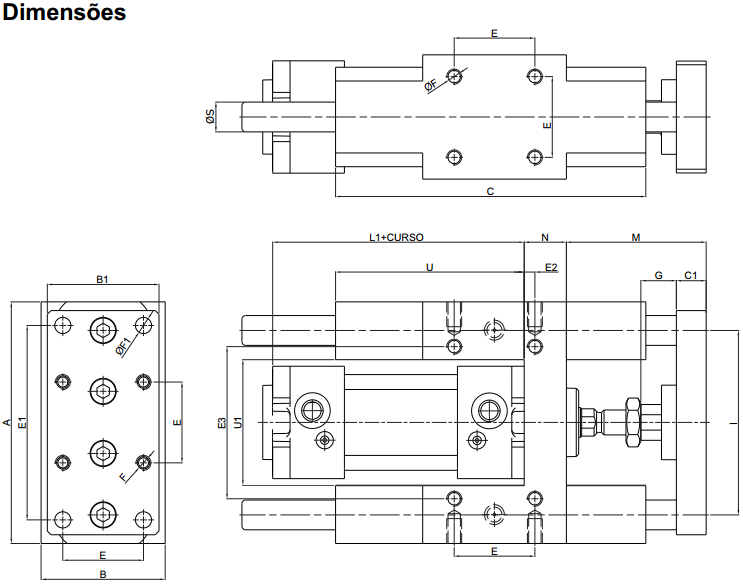

GL-GUIA-LINEAR-DIMENSAO



GL-GUIA-LINEAR-TABELA
