FTME/GTME/STME - Temporizador Digital Multifunção

Informações
Descrição:

Os temporizadores microprocessados multifunção tipos GTME, FTME e STME foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. De baixo custo, estes aparelhos visam atender aplicações onde até então se usavam aparelhos analógicos, substituindo-os com vantagens. Possuem seis lógicas de operação facilmente programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou desligamento da máquina, mantém armazenados os dados programados. Montados em caixas plásticas para fixação em painéis.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento: O funcionamento destes aparelhos dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, como a saída será utilizada e como resetá-la. Ao ser energizado o display se acenderá conforme a função de partida configurada. A contagem do tempo será iniciada imediatamente ou após o sinal de partida, o relé de saída será acionado decorrido o tempo pré-determinado, o qual é mostrado no display. O estado de saída do relé é mostrado nos respectivos leds (led aceso = relé energizado).


PRINCIPAIS CARACTERÍSTICAS:
  • Indicação digital com 3 dígitos.
  • Cinco bases de tempo selecionáveis: horas, minutos, segundos e submúltiplos.
  • Lógicas configuráveis: retardo na energização ou desenergização, impulso com ou sem atraso, cíclico com início ligado ou desligado.
  • Memória permanente EEPROM.
  • Saída à relé.
  • Contagem de tempo progressiva ou regressiva.
  • Leds de indicação do estado de saída do relé.
  • Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas.



DADOS TÉCNICOS
Alimentação (+10% -15%)24, 110, 220VCA (especificar)
Frequência da Rede50 - 60Hz
Consumo5VA (aproximadamente)
Indicação Digital3 dígitos com display a leds vermelhos de alto brilho
Altura dos DígitosGTME: 13mm, FTME e STME: 10mm
Entrada (Prtida ou Parada)Contato seco (tecla frontal ou remota)
Tempos ProgramáveisPelo teclado frontal
Bases de Tempo ProgramáveisSegundos/décimos de segundos - ajustável de 00,1 a 99,9seg
 Segundos - ajustáveis de 001 a 999seg
 Minutos/déc. de minutos - ajustável de 00,1 a 99,9min
 Minutos - ajustável de 001 a 999min
 Horas - ajustável de 001 a 999h
Relé de Saída GTME: 2x5A 250VCA máx. carga resistiva
 FTME e STME: 5A 250VCA máx. carga resistiva
Material dos ContatosAgCdO
Vida Útil dos Contatos Mecânica (sem carga): 10.000.000 operações
 Elétrica  (com carga resistiva): 1.000.000 operações
Temperatura Ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade Relativa de Trabalho20 a 90% sm condensação
Material da CaixaTermoplástico
Grau de Proteção do FrontalIP64
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisGTME: IP20, FTME e STME: IP10
Capacidade dos TerminaisFio: 2,5mm2 Cabo: 2,5mm2
 Condutor com terminal: 2,5mm Torque de aperto: 0,5 a 0,6Nm
FixaçãoPor grampos

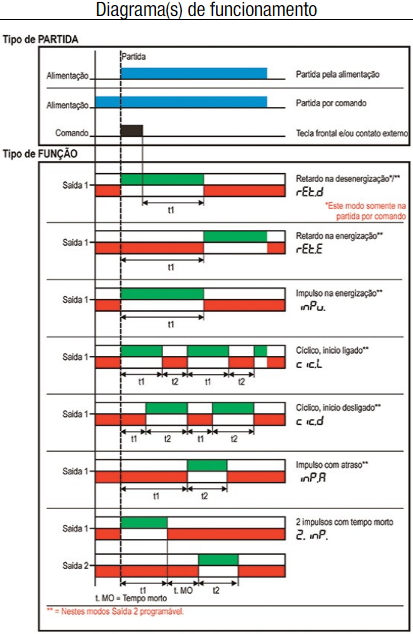

FTME-GTME-STME-TEMPORIZADOR-DIAGRAMA



FTME-GTME-STME-TEMPORIZADOR-DIMENSAO
