FTE/STE/CTE - Temporizadores Analógicos

Informações
Descrição:

Os temporizadores eletrônicos com função “RETARDO NA ENERGIZAÇÃO” são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Estes aparelhos são montados em caixa de ABS de forma compacta e robusta para permitir uma aplicação segura em todo o tipo de indústria. Esta família de temporizadores é constituída de aparelhos para montagem externa, são fixados por grampos. Fabricados em diversas escalas e voltagens, facilitam o trabalho do projetista e do montador.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento: Os temporizadores com a função “RETARDO NA ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho após o intervalo de tempo (t) selecionado na escala do aparelho, contado a partir do instante de sua energização. Nesta série de aparelhos encontramos, dependendo do temporizador escolhido, diferentes arranjos de contatos como mostram os respectivos diagramas de ligações. Os contatos temporizados atuam como descrito acima e os instantâneos ficam comutados para a posição de trabalho enquanto o aparelho estiver energizado.


DADOS TÉCNICOS
Alimentação (+10% -15%)12 - 24 - 48 - 90 a 240 - 380 - 440VCA / 12 - 24 - 48 - 110 - 125 - 220VCC (outras sob consulta)
Escalas
0,5 - 1,5 - 3 - 5 - 6 - 15 - 30 - 60 - 120 - 180 - 300seg
3 - 6 - 15 - 30 - 60 - 120 - 180min
5 - 15 - 30hs
Frequência da Rede50 - 60Hz
Consumo3VA
Contatos de Saída5A máx. em 250VCA - Carga Resistiva
Precisão de Escala4%
Precisão de Repetibilidade+/- 2%
Tempo de Retorno100ms
Temperatura Ambiente0 a +50°C
Grau de ProteçãoIP20 (invólucro e terminais)

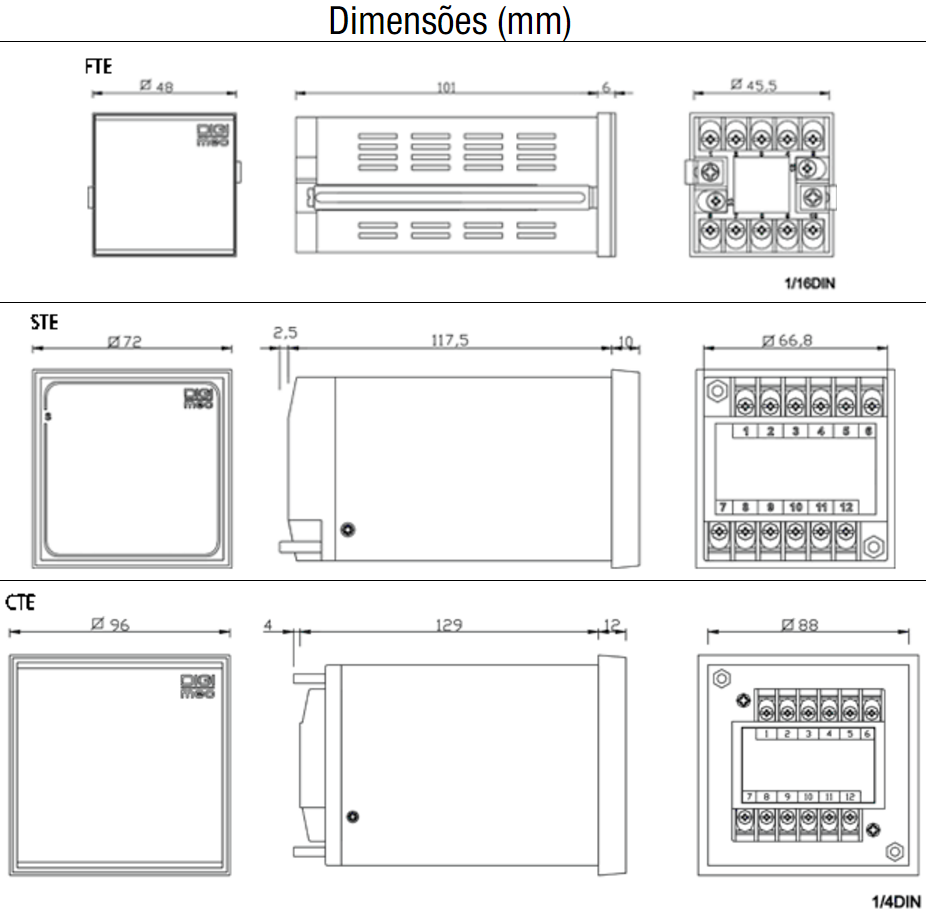

CTE-FTE-STE-TEMPORIZADOR-DIMENSAO


Informações adicionais:

CTE-FTE-STE-TEMPORIZADOR-DIAGRAMA-1



CTE-FTE-STE-TEMPORIZADOR-DIAGRAMA-2
