JTY/DTY/MTY - Temporizadores Analógicos

Informações
Descrição:

Os temporizadores eletrônicos para partida “ESTRELA-TRIÂNGULO DE MOTORES” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos.


Faça uma cotação conosco
Nome
E-mail
telefone
Mensagem
Através deste formulário de contato você pode esclarecer todas as suas dúvidas, solicitar informações adicionais, verificar preços e prazos bem como inclusive cotar materiais que não encontrou em nosso site.

Características:
Funcionamento: Energizando-se o aparelho, um relé de saída comuta seus contatos para a posição de trabalho e após o intervalo de tempo ajustado na escala do temporizador, retornam para a posição de repouso. Com um atraso fixo da ordem de 100 ms, um segundo relé de saída comuta seus contatos para a posição de trabalho e assim fica, até que o aparelho seja desenergizado. A primeira saída aciona o contator que liga o motor em ESTRELA e a segunda aciona o contator que faz a conexão do mesmo em TRIÂNGULO.


DADOS TÉCNICOS
Alimentação (-15% +10%)24, 48VCC / 24, 48, 110, 220VCA (outros sob consulta)
Frequência da Rede50 - 60Hz
Consumo3VA (aproximadamente)
Escalas (Especificar)5 - 15 - 30 - 60seg (outros sob consulta)
Precisão de Escala6% fim de escala (a 25°C)
Repetibilidade2% fim de escala (a 25°C)
Histerese< 2% fim de escala (a 25°C)
Tempo Mínimo de Reinicialização100ms
Relé de Saída5A 250VCA máx. carga resistiva - reversível
Material dos ContatosAgCdO
Vida Útil dos ContatosMecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura AmbienteDe trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade Relativa de Trabalho20 a 90% sem condensação
Grau de Proteção da CaixaIP51
Grau de Proteção nos TerminaisIP20
Material da CaixaTermoplástico
Capacidade dos TerminaisFio: 2,5mm2 Cabo: 2,5mm2
Condutor com terminal: 2,5mm2 Torque de aperto: 0,5 a 0,6Nm
FixaçãoTrilho DIN35mm ou parafuso (com uso de acessório para caixa J e D)



DTY-JTY-MTY-TEMPORIZADOR-DIAGRAMA

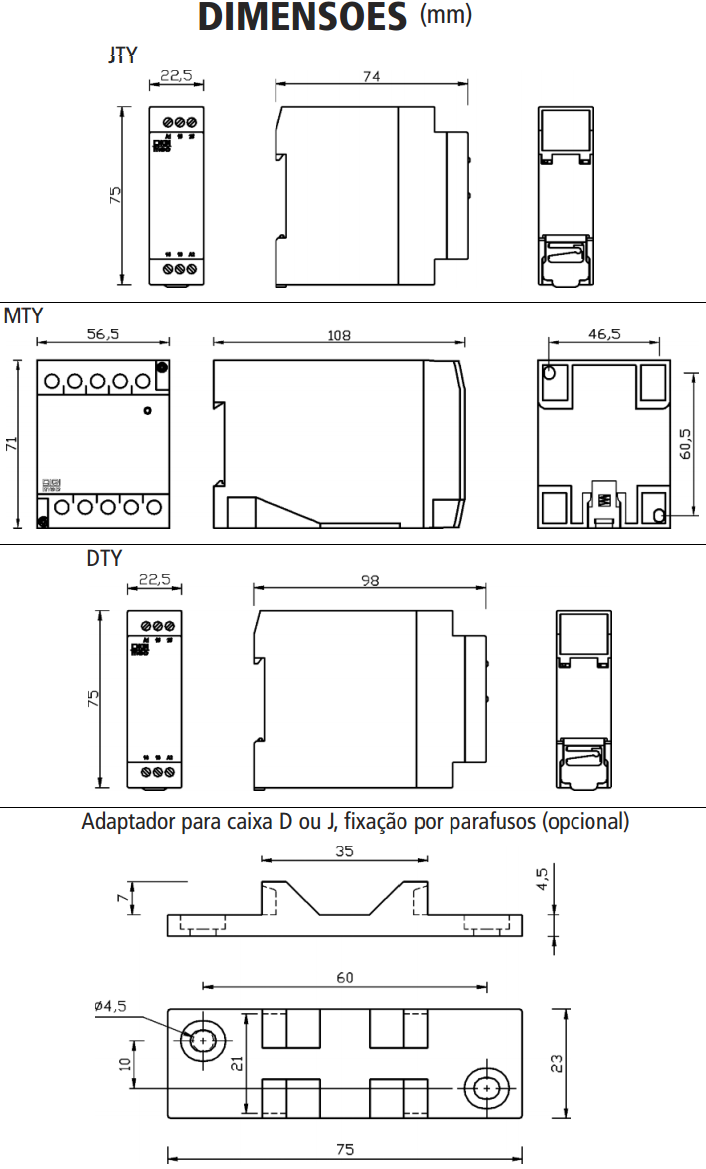

DTY-TEMPORIZADOR-DIMENSAO
